CYD Solar Display

// Web Installer · ESP-Web-Tools · Chrome & Edge only

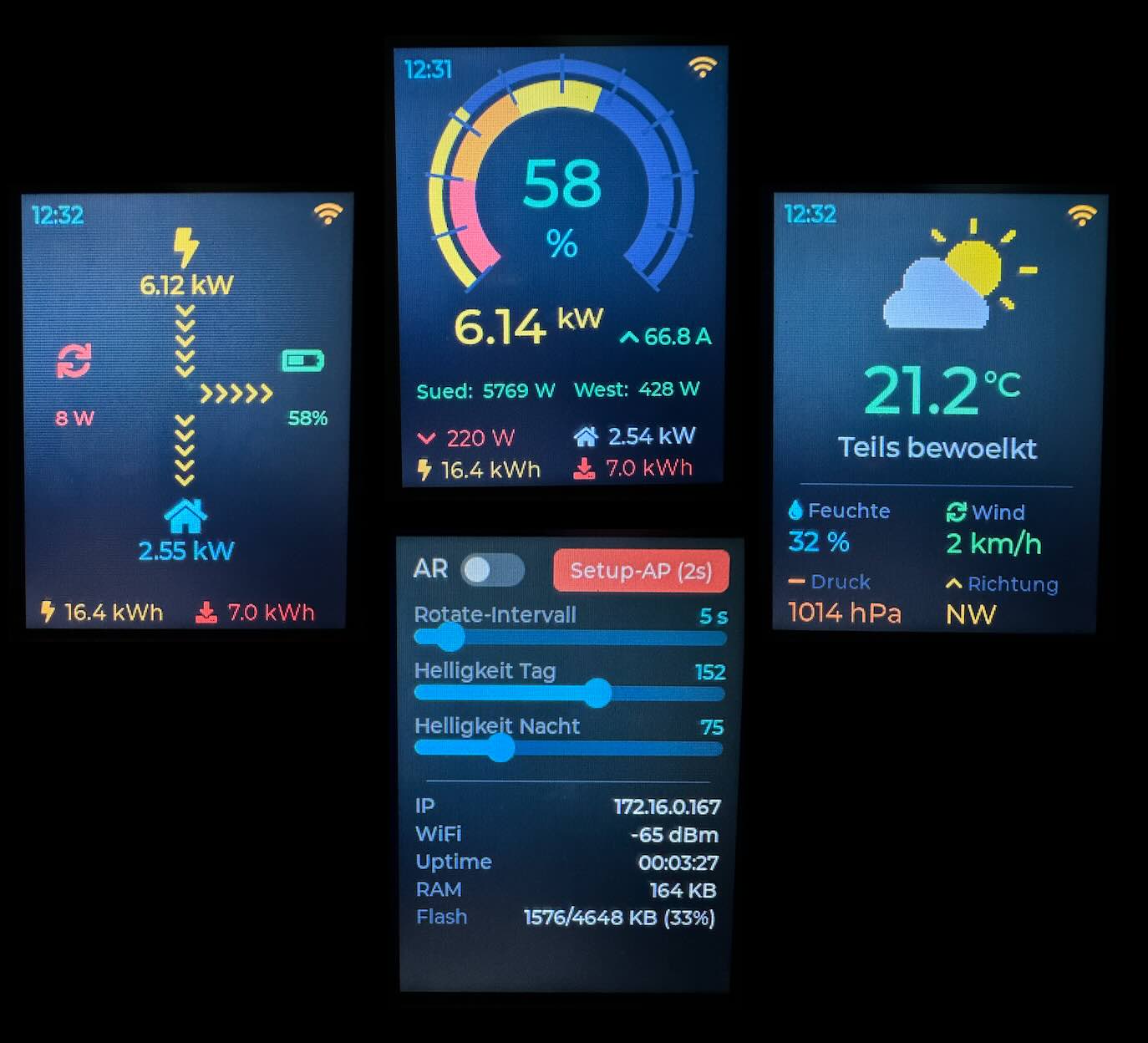

Live Display CYD Solar Display: Solar-, Wetter- und Settings-Seite in der Übersicht

Browser wird geprüft …

// 01 · Flashen

Firmware installieren

Solar-Display-Firmware für das ESP32-2432S028 (CYD). USB-Kabel anschließen, dann auf „Install" klicken. Der Display-Controller wird später im Web-Setup ausgewählt — eine Firmware für alle drei CYD-Varianten.

Board

ESP32-2432S028 CYD

Display

2.8" 240×320 Touch

Panel

ST7789 / ILI9341 / ILI9342

Quelle

MQTT (Sunsynk + HA)

Web Serial nicht unterstützt. Bitte Chrome oder Edge verwenden.

// 02 · Hardware

Cheap Yellow Display

Das CYD ist ein günstiger ESP32 mit aufgelötetem 2.8"-Touchscreen (ca. 8–15 €). Erhältlich auf AliExpress, Amazon und bei seriösen Händlern. Achte auf die "2USB"-Variante mit USB-C und Micro-USB (besser zugänglicher Bootloader).

Anschluss	Pins	Funktion
HSPI (Display)	14, 13, 12, 2, 15	Panel-SPI-Bus
VSPI (Touch)	25, 32, 39, 33, 36	XPT2046-Controller
Backlight	GPIO 21	PWM-Helligkeit
BOOT-Taste	GPIO 0	Setup-AP auslösen (3s halten)

ⓘ Stromversorgung über USB · Sunsynk-Kommunikation läuft komplett über MQTT (kein direkter Anschluss am Wechselrichter)

// 03 · Erste Schritte nach dem Flash

Einrichtung

Display zeigt nach dem ersten Boot einen QR-Code für den eingebauten Setup-Access-Point
QR-Code scannen oder manuell mit dem WLAN CYD-Solar verbinden, dann http://192.168.4.1 öffnen
Im Web-Formular WLAN-Daten und MQTT-Server eintragen
Display-Controller auswählen (ST7789 / ILI9341 / ILI9342) — bei falscher Wahl bleibt der Bildschirm weiß oder verzerrt
Tagesziel für PV-Ertrag, Standort (für Sonnenauf-/-untergang) und ggf. PV-String-Labels eingeben
Speichern → ESP startet neu, verbindet sich mit dem MQTT-Broker und beginnt zu rendern

// 04 · Was zeigt das Display

Drei Seiten, per Touch erreichbar

☀

Solar

Doppelring SOC + Tagesziel, alle Live-Werte

⛅

Wetter

Temperatur, Conditions, Tag/Nacht-Modus

⚙

Settings

Helligkeit, Auto-Rotate, Setup-AP, Info

Die Solar-Seite ist Hauptanzeige: ein großer Doppelring zeigt den Batteriezustand mit Rot→Gelb→Grün Farbverlauf, der äußere Ring den Tagesfortschritt der Photovoltaik relativ zum gesetzten Ziel.

Wischen links/rechts wechselt zwischen Solar und Wetter · nach unten öffnet die Settings · Helligkeit folgt automatisch dem Sonnenstand.

// 05 · MQTT-Datenquelle

Pflicht-Topics vom Wechselrichter

9 Topics werden im Display angezeigt. Das Beispiel-Präfix SS/deye-12k/ ist im Web-Setup änderbar.

pv_power

PV-Gesamtleistung (W)

battery_soc

Akku-Ladestand (%)

pv1_power · pv2_power

Einzel-Strang-Leistung (W)

battery_current

Lade-/Entladestrom (A)

grid_ct_power

Netzbezug/-einspeisung (W)

load_power

Hausverbrauch (W)

day_pv_energy

PV-Tagesertrag (kWh)

day_grid_import

Tages-Netzbezug (kWh)

Reservierte Topics (für künftige Erweiterungen):

battery_power · battery_voltage

Batterie-Detailwerte

grid_connected

Netz-Verfügbarkeit

day_grid_export

Tages-Einspeisung

day_battery_charge/discharge

Tages-Akku-Bilanz

Wetter-Daten kommen als JSON von Home Assistant unter wetter/koewa (Topic im Setup änderbar). Beispielhafte HA-Automation und Sunsynk-Schedules siehe README.

ESP32 CYD · 2.8″ Touch · LVGL 8.3 · Sunsynk/Deye · MQTT · Home Assistant · 3 Panel-Varianten · QR-Setup · Auto-Brightness · Tag/Nacht-Modus · Doppelring-Anzeige · Hysterese-Logik · Tagesziel-Tracking ESP32 CYD · 2.8″ Touch · LVGL 8.3 · Sunsynk/Deye · MQTT · Home Assistant · 3 Panel-Varianten · QR-Setup · Auto-Brightness · Tag/Nacht-Modus · Doppelring-Anzeige · Hysterese-Logik · Tagesziel-Tracking
